交换机

四种类型的交换机：

  • Fanout Exchange —— 扇形
  • Direct Exchange —— 直连
  • Topic Exchange —— 主题
  • Headers Exchange —— 头部

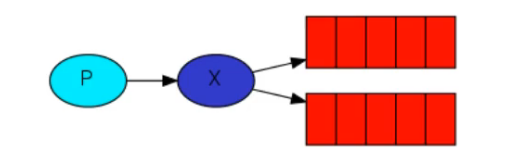

扇形交换机

投递到所有的与之相绑定队列中，不需要路由键，也自然不需要路由键匹配。相当于广播或者群发

image-20240804195830202
image-20240804195830202

Java案例（配置）

import org.springframework.amqp.core.Binding;
import org.springframework.amqp.core.BindingBuilder;
import org.springframework.amqp.core.FanoutExchange;
import org.springframework.amqp.core.Queue;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration // Rabbit配置类
public class RabbitConfig {
    @Bean // 定义交换机
    public FanoutExchange fanoutExchange() {
        // 为交换机取名字
        return new FanoutExchange("exchange.fanout");
    }

    @Bean // 定义队列 A
    public Queue queueA() {
        return new Queue("queue.fanout.a");
    }

    @Bean // 定义队列 B
    public Queue queueB() {
        return new Queue("queue.fanout.b");
    }

    /*
     * Spring容器就是一个Map集合使用 @Bean 定义的对象都会被存到这个集合中
     * 集合的 KEY 就是方法名称
     * 集合的 Value 就是方法的返回值
     *
     * 所以在下面交换机绑定队列所传递的形参名字就是容器中的KEY
     * */

    // 绑定队列A和交换机
    @Bean
    public Binding bindingA(FanoutExchange fanoutExchange, Queue queueA) {
        // 因为是扇形交换机所以不需要绑定KEY
        return BindingBuilder.bind(queueA).to(fanoutExchange);
    }

    // 绑定队列B和交换机
    @Bean
    public Binding bindingB(FanoutExchange fanoutExchange, Queue queueB) {
        return BindingBuilder.bind(queueB).to(fanoutExchange);
    }
}

Java案例（测试）

import jakarta.annotation.Resource;
import lombok.extern.slf4j.Slf4j;
import org.springframework.amqp.core.Message;
import org.springframework.amqp.rabbit.annotation.RabbitListener;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

import java.nio.charset.StandardCharsets;

@Slf4j
@RestController
public class MessageTest {
    @Resource // 也可以使用 AmqpTemplate 因为 Amqp 是一个协议 Rabbit 实现了 Amqp
    private RabbitTemplate rabbitTemplate;

    @GetMapping("/message") // 发送消息
    public void sendMessage(String msg) {
        Message message = new Message(msg.getBytes(StandardCharsets.UTF_8));
        rabbitTemplate.convertAndSend("exchange.fanout", "", message);
        log.info("发送消息成功：{}", msg);
    }

    // 监听A队列 - 如果之前队列中有未消费数据会在重启之后全部消费
    @RabbitListener(queues = "queue.fanout.a")
    public void receiveMessageA(Message msg) {
        log.info("A接收到消息：{}", new String(msg.getBody()));
    }

    // 监听B队列 - 如果之前队列中有未消费数据会在重启之后全部消费
    @RabbitListener(queues = "queue.fanout.b")
    public void receiveMessageB(String msg) {
        log.info("B接收到消息：{}", msg);
    }
}

使用 @RabbitListener 注解监听队列。使用 queues 指定监听队列名字，也可以同时监听两个队列，使用以下写法

@RabbitListener(queues = {"queue.fanout.a","queue.fanout.b"})

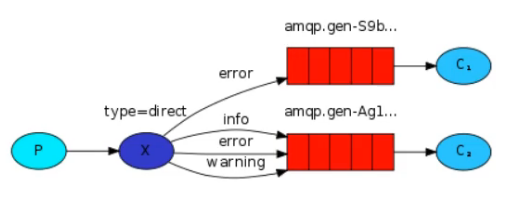

直连交换机

根据路由键精准匹配进行路由消息队列

在发送消息过程中，如果路由Key与队列中任意一个都不匹配，那个该消息会直接被交换机丢弃

image-20240805213605260
image-20240805213605260

Java案例（配置）

@Bean // 定义交换机 - 建造者模式
public DirectExchange directExchange() {
    return ExchangeBuilder.directExchange("exchange.direct").build();
}

@Bean // 定义队列 A
public Queue queueA() {
    return QueueBuilder.durable("queue.fanout.a").build();
}

@Bean // 定义队列 B
public Queue queueB() {
    return QueueBuilder.durable("queue.fanout.b").build();
}

// 绑定队列A和交换机并绑定键（error）
@Bean
public Binding bindingA(DirectExchange directExchange, Queue queueA) {
    return BindingBuilder.bind(queueA).to(directExchange).with("error");
}

// 绑定队列B和交换机并绑定键（info）
@Bean
public Binding bindingB1(DirectExchange directExchange, Queue queueB) {
    return BindingBuilder.bind(queueB).to(directExchange).with("info");
}

// 绑定队列B和交换机并绑定键（error）
@Bean
public Binding bindingB2(DirectExchange directExchange, Queue queueB) {
    return BindingBuilder.bind(queueB).to(directExchange).with("error");
}

在构造队列的时候使用 durable 是保证队列持久化的一个方法；持久化也就是在RabbitMQ重启时队列内容不丢失，就是说把内存中的东西保存到磁盘上保证不丢失。与之相对应的还有一个非持久化的方法 nonDurable

Java案例（测试）

@GetMapping("/message") // 发送消息
public void sendMessage(String msg) {
    Message message = MessageBuilder.withBody(msg.getBytes(StandardCharsets.UTF_8)).build();
    // 交换机的名字 - 键 - 消息
    rabbitTemplate.convertAndSend("exchange.direct", "info", message);
    log.info("发送消息成功：{}", msg);
}

// 监听A队列
@RabbitListener(queues = "queue.direct.a")
public void receiveMessageA(Message msg) {
    log.info("A接收到消息：{}", new String(msg.getBody(), StandardCharsets.UTF_8));
}

// 监听B队列
@RabbitListener(queues = "queue.direct.b")
public void receiveMessageB(String msg) {
    log.info("B接收到消息：{}", msg);
}

在以上案例中交换机 exchange.direct 分别绑定了队列A和队列B，在这两个队列中分别指定不同的路由键。在发送消息时以配置为准键设置为 error 时发送消息，那么AB队列都会接收到消息并输出；如果键为 info 时那么B队列会执行

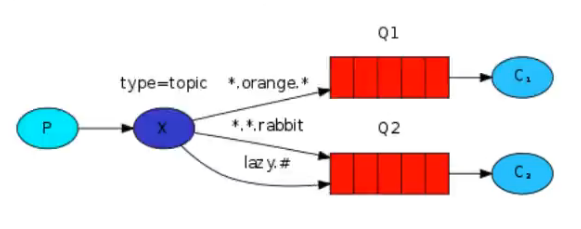

主题交换机

相当于SQL模糊匹配

# 匹配多个单词：用来表示任意数量（一个或者多个）的单词

* 匹配一个单词：用来匹配一个也只能是一个单词

单词：使用 . 隔开的为单词如

queue.# == queue.a，queue.a.b

queue.* == queue.a，queue.b

image-20240808211547646
image-20240808211547646

Java案例（配置）

@Bean // 定义交换机 - 建造者模式
public TopicExchange topicExchange() {
    return ExchangeBuilder.topicExchange("exchange.topic").build();
}

@Bean // 定义队列 A
public Queue queueA() {
    return QueueBuilder.durable("queue.topic.a").build();
}

@Bean // 定义队列 B
public Queue queueB() {
    return QueueBuilder.durable("queue.topic.b").build();
}

// 绑定队列A和交换机并绑定模糊匹配的键（*.orange.*）
@Bean
public Binding bindingA(TopicExchange topicExchange, Queue queueA) {
    return BindingBuilder.bind(queueA).to(topicExchange).with("*.orange.*");
}

// 绑定队列B和交换机并绑定模糊匹配的键（*.*.rabbit）
@Bean
public Binding bindingB1(TopicExchange topicExchange, Queue queueB) {
    return BindingBuilder.bind(queueB).to(topicExchange).with("*.*.rabbit");
}

// 绑定队列B和交换机并绑定模糊匹配的键（lazy.#）
@Bean
public Binding bindingB2(TopicExchange topicExchange, Queue queueB) {
    return BindingBuilder.bind(queueB).to(topicExchange).with("lazy.#");
}

Java案例（测试）

@GetMapping("/message") // 发送消息
public void sendMessage(String msg) {
    Message message = MessageBuilder.withBody(msg.getBytes(StandardCharsets.UTF_8)).build();
    // 交换机的名字 - 键 - 消息
    rabbitTemplate.convertAndSend("exchange.topic", "hello.world.rabbit", message);
    log.info("发送消息成功：{}", msg);
}

// 监听A队列
@RabbitListener(queues = "queue.topic.a")
public void receiveMessageA(Message msg) {
    log.info("A接收到消息：{}", new String(msg.getBody(), StandardCharsets.UTF_8));
}

// 监听B队列
@RabbitListener(queues = "queue.topic.b")
public void receiveMessageB(String msg) {
    log.info("B接收到消息：{}", msg);
}

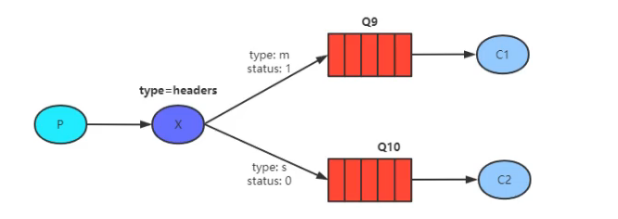

头部交换机 - 使用较少

头部交换机跟以上三个交换机不同，它不采用路由键进行匹配。在消息中不仅仅有消息体还有消息头，头部交换机就是基于消息内容中的 Headers 进行匹配

image-20240810163938323
image-20240810163938323

Java案例（配置）

@Bean // 定义交换机 - 建造者模式
public HeadersExchange headersExchange() {
    return ExchangeBuilder.headersExchange("exchange.headers").build();
}

@Bean // 定义队列 A
public Queue queueA() {
    return QueueBuilder.durable("queue.headers.a").build();
}

@Bean // 定义队列 B
public Queue queueB() {
    return QueueBuilder.durable("queue.headers.b").build();
}

// 绑定队列A和交换机
@Bean
public Binding bindingA(HeadersExchange headersExchange, Queue queueA) {
    Map<String, Object> headerValues = new HashMap<>(); // 定义 headers 匹配用
    headerValues.put("header1", "value-a1");
    headerValues.put("header2", "value-a2");
    return BindingBuilder.bind(queueA).to(headersExchange).whereAll(headerValues).match();
}

// 绑定队列B和交换机
@Bean
public Binding bindingB(HeadersExchange headersExchange, Queue queueB) {
    Map<String, Object> headerValues = new HashMap<>();
    headerValues.put("header1", "value-b1");
    headerValues.put("header2", "value-b2");
    return BindingBuilder.bind(queueB).to(headersExchange).whereAny(headerValues).match();
}

Java案例（测试）

@GetMapping("/message") // 发送消息
public void sendMessage(String msg) {
    // 消息属性
    MessageProperties messageProperties = new MessageProperties();
    messageProperties.setHeaders(Map.of(
            "header1", "value-a1",
            "header2", "value-a2"
    ));
    // 消息
    Message message = MessageBuilder
            .withBody(msg.getBytes(StandardCharsets.UTF_8))
            .andProperties(messageProperties) // 消息属性
            .build();
    // 交换机的名字 - 键 - 消息
    // 对于头部交换机来说，路由键无所谓，因为他是根据头来判断发送到那个队列的
    rabbitTemplate.convertAndSend("exchange.headers", "", message);
    log.info("发送消息成功：{}", msg);
}

// 监听A队列
@RabbitListener(queues = "queue.headers.a")
public void receiveMessageA(Message msg) {
    log.info("A接收到消息：{}", new String(msg.getBody(), StandardCharsets.UTF_8));
}

// 监听B队列
@RabbitListener(queues = "queue.headers.b")
public void receiveMessageB(String msg) {
    log.info("B接收到消息：{}", msg);
}
